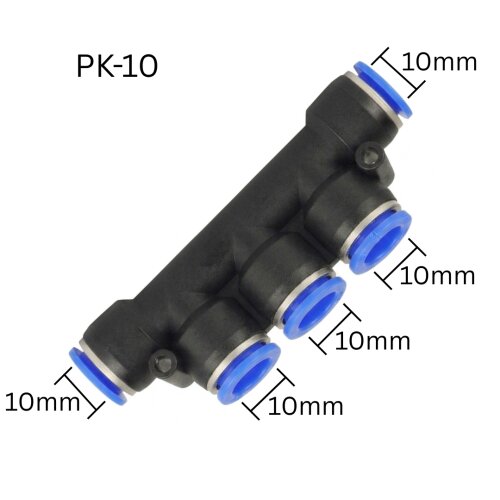

Pneumatik Mehrfach-Kreuzverbinder PK-10 | 5-Wege Verteiler 10mm
Dieser professionelle PK-10 Mehrfach-Kreuzverbinder ist die ideale Lösung für die zentrale Bündelung und Verteilung von Pneumatikschläuchen. Als kompakter 5-Wege-Verteiler konzipiert, ermöglicht er eine saubere, parallele Leitungsführung für insgesamt fünf Schläuche mit einem Außendurchmesser von 10mm. Als Teil der bewährten IQS-Serie bei Gabex garantiert dieses Fitting eine absolut druckdichte Verteilung.
Dank der Push-in Technologie stecken Sie die passenden Schläuche (PU oder PA) einfach an allen fünf Anschlüssen bis zum Anschlag ein – fertig. Das System ist sofort einsatzbereit, vibrationsfest und verfügt über praktische Befestigungsbohrungen zur sicheren Fixierung an Wänden, Profilen oder Maschinen.
Industrie-Qualität für maximale Betriebssicherheit
Wir setzen auf Materialien, die für den harten Dauereinsatz entwickelt wurden. Die Kombination aus technischem Kunststoff und Edelstahl sorgt für eine überragende Langlebigkeit:
-
Gehäuse aus PBT (Polybutylenterephthalat): Besonders formstabil und chemisch beständig für industrielle Umgebungen.
-
Haltekralle aus Edelstahl: Die scharfkantige Edelstahlkralle beißt sich sicher in den Schlauch ("Tight Connection") und verhindert ein ungewolltes Lösen unter Druck.
-
NBR-Dichtungssystem: Hochwertige O-Ringe garantieren volle Dichtheit bei Druckluft und Vakuum.
-
POM-Lösering: Der ergonomische blaue Ring ermöglicht ein schnelles, werkzeugloses Lösen der Verbindung per Hand.
Technische Daten auf einen Blick:
| Anschlussmaß: |
5x 10mm Schlauch-Außendurchmesser |
| Max. Druck: |
13 bar (1,32 MPa / 13,5 kgf/cm³) |
| Normaler Betriebsdruck: |
0 bar bis 9 bar (0~0,9 MPa / 0~9,2 kgf/cm³) |
| Unterdruck: |
-1 Bar (-99,99~0 KPa / -750~0 mmHg) |
| Temperaturbereich: |
0°C bis +60°C |
| Geeignete Medien: |
Druckluft, Gase, Vakuum |
Anwendungsbereiche
Ob Automatisierungstechnik, Schaltschrankinstallation oder industrielle Maschinen – unsere PK 5-Wege-Mehrfachverteiler bieten die perfekte Lösung für eine strukturierte Leitungsverteilung auf engstem Raum. Vertrauen Sie auf Qualität von Gabex.
Hinweis: wir empfehlen, den Schlauch mit einem geeigneten Schlauchabschneider rechtwinklig und sauber zu kürzen, um die maximale Dichtwirkung an den internen O-Ringen zu erzielen.
