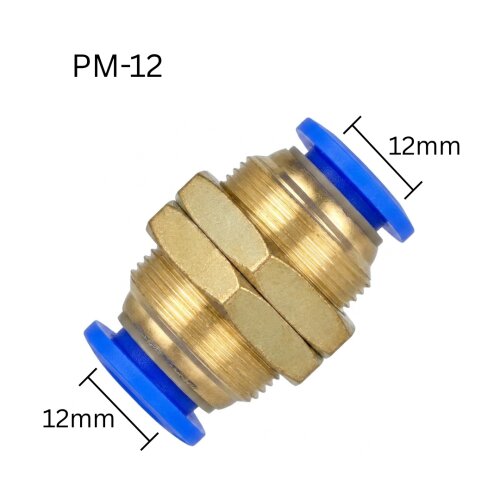

Pneumatik Gerade Schottverschraubung PM-12 | Beidseitig für Schlauch-Außendurchmesser 12 mm
Die professionelle PM-12 gerade Schottverschraubung ist die ideale Lösung für die sichere, lineare Durchführung von Pneumatikschläuchen durch Wände und Platten. Sie ermöglicht es Ihnen, zwei Schläuche mit einem Außendurchmesser von 12 mm fest, stabil und absolut druckdicht durch ein Gehäuse oder ein Blech zu verbinden. Als Teil der bewährten IQS-Serie bei Gabex garantiert diese Schottdurchführung höchste Zuverlässigkeit an Ihren Maschinenschnittstellen.
Dank der beidseitigen Push-in Technologie stecken Sie die Schläuche (PU oder PA) einfach bis zum Anschlag ein – fertig. Die mitgelieferten Kontermuttern sorgen auf dem robusten Außengewinde für einen bombenfesten Sitz an der Gehäusewand, selbst unter starker mechanischer Beanspruchung oder Vibrationen.
Industrie-Qualität für maximale Betriebssicherheit
Wir setzen auf hochwertige Materialien, die für den harten Dauereinsatz entwickelt wurden. Die durchdachte Konstruktion sorgt für eine überragende Langlebigkeit:
-
Robuster H59-Messingkörper: Gefertigt aus schwerem, vernickeltem Industriemessing (H59). Dies schützt das durchgehende Gewinde optimal vor Beschädigungen und gewährleistet extreme Ausreißfestigkeit.
-
Exzellente Dichtperformance: Das interne NBR-Dichtungssystem an beiden Anschlüssen garantiert absolute Gasdichtheit im gesamten Druck- und Vakuumbereich.
-
Haltekrallen aus Edelstahl: Die scharfkantigen Edelstahlkrallen beißen sich sicher in die Schläuche ("Tight Connection") und verhindern ein ungewolltes Lösen unter Druck.
-
POM-Löseringe: Die ergonomischen blauen Ringe ermöglichen ein schnelles, werkzeugloses Lösen der Schläuche per Hand.
Technische Daten auf einen Blick:
| Anschlussmaße: |
Beidseitig Steckanschluss für 12 mm Schlauch-Außendurchmesser |
| Max. Arbeitsdruck: |
13,2 bar (1,32 MPa / 13,5 kgf/cm³) |
| Normaler Betriebsdruck: |
0 bar bis 9 bar (0~0,9 MPa / 0~9,2 kgf/cm³) |
| Vakuum / Unterdruck: |
-1 Bar (-99,99~0 KPa / -750~0 mmHg) |
| Temperaturbereich: |
0°C bis +60°C (Umgebung & Medium) |
| Geeignete Medien & Schläuche: |
Gereinigte Druckluft, Gase, Vakuum | Geeignet für PU-Schläuche und Nylon-Schläuche (PA) |
Anwendungsbereiche
Ob im Schaltschrankbau, für Gehäusewanddurchführungen oder bei modularen Maschinenübergängen – unsere geraden PM Schottverbinder garantieren eine saubere Linienführung und langlebige Stabilität an jeder Platte. Vertrauen Sie auf Qualität von Gabex.
Hinweis: wir empfehlen, beide Schläuche vor dem Einstecken mit einem geeigneten Schlauchabschneider rechtwinklig zu kürzen, um maximale Dichtheit im Inneren der Schottführung zu garantieren.
