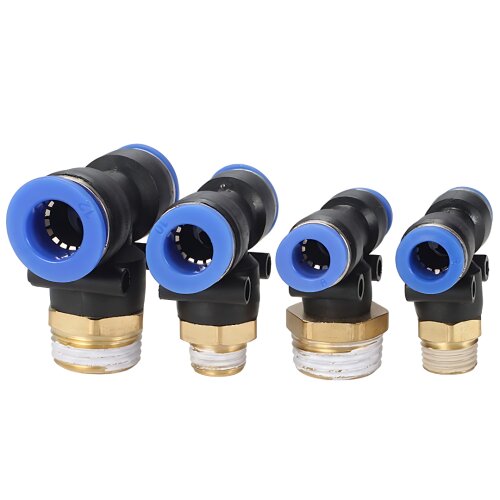

Pneumatik T-Steckverschraubung Typ PB – Kompakter Einschraubverteiler für zwei Schlauchleitungen
Die effiziente 2-Wege-Verteilung direkt am Anschluss: Die professionellen T-Steckverschraubungen vom Typ PB von Gabex ermöglichen es, von einem zentralen Gewindeabgang aus zwei kalibrierte Pneumatikschläuche im 90°-Winkel nach links und rechts wegzuführen. Als Teil der bewährten IQS-Serie bei Gabex reduziert dieses Fitting den Montageaufwand und spart wertvollen Platz im Maschinenbett oder Schaltschrank.
Dank der modernen Push-in Technologie stecken Sie die beiden Schläuche (PU oder PA) einfach bis zum Anschlag in die seitlichen Abgänge ein – das System ist sofort druckdicht und vibrationsfest. Der mittige Gewindeschenkel ist für eine extrem schnelle Installation bereits ab Werk mit einer **PTFE-Gewindebeschichtung** versehen und verfügt über einen robusten Außensechskant zum materialschonenden Festziehen. Wählen Sie aus unserem Sortiment exakt Ihre benötigte Schlauch- und Gewindekombination.
Premium-Materialien für höchste Zuverlässigkeit
Wir setzen auf kompromisslose Materialqualität, die für den harten Dauereinsatz in Industrie und Handwerk entwickelt wurde:
-
Hochwertiges H59-Messing & Vernickelung: Der Gewindekörper besteht aus robustem H59-Messing. Die hochwertige Vernickelung schützt dauerhaft vor Korrosion und mechanischem Verschleiß.
-
Pre-Coated PTFE-Gewindebeschichtung: Die Außengewinde sind ab Werk mit Tetrafluoroethylen (Teflon) vorbeschichtet. Das bedeutet: Direkt einschrauben – absolut dicht ohne mühsames Wickeln von zusätzlichem Dichtband.
-
Haltekrallen aus Edelstahl: Die scharfkantigen Edelstahlkrallen beißen sich sicher in die Schläuche ("Tight Connection") und verhindern ein ungewolltes Lösen unter Druck.
-
NBR-Dichtungssystem: Interne High-Quality O-Ringe garantieren volle Dichtheit im gesamten Druck- und Vakuumbereich.
-
POM-Löseringe: Die ergonomischen blauen Ringe ermöglichen ein schnelles, werkzeugloses Lösen der Schläuche per Hand.
Umrechnungstabelle: Rohrgewinde (Zoll in mm)
Maße für Außen- und Innengewinde (G / BSP / Whitworth nach DIN ISO 228)
| Gewindegröße (Zoll) |
Außengewinde
Außen-Ø (mm)
|
Innengewinde
Kernloch-Ø (mm)
|
| G 1/8" |
9,73 mm |
8,57 mm |
| G 1/4" |
13,16 mm |
11,45 mm |
| G 3/8" |
16,66 mm |
14,95 mm |
| G 1/2" |
20,96 mm |
18,63 mm |
| G 3/4" |
26,44 mm |
24,12 mm |
Verfügbare Varianten im Gabex-Shop
Wir führen den Typ PB in allen gängigen Kombinationen aus Schlauch-Außendurchmesser und Gewindegröße. Wählen Sie Ihre Variante einfach oben im Auswahlmenü:
| Schlauch-Außendurchmesser |
Verfügbare Gewindeanschlüsse |
| 4 mm |
M5 | 1/8" (01) | 1/4" (02) | 3/8" (03) |
| 6 mm |
M5 | 1/8" (01) | 1/4" (02) | 3/8" (03) | 1/2" (04) |
| 8 mm |
1/8" (01) | 1/4" (02) | 3/8" (03) | 1/2" (04) |
| 10 mm |
1/8" (01) | 1/4" (02) | 3/8" (03) | 1/2" (04) |
| 12 mm |
1/8" (01) | 1/4" (02) | 3/8" (03) | 1/2" (04) |
Anwendungsbereiche
Ob zur parallelen Versorgung von zwei Pneumatikzylindern, für kompakte Verteilungen an Ventilblöcken oder in Logistik- und Sortieranlagen – die T-Einschraubverschraubungen Typ PB sind die perfekte Wahl für eine saubere und schnelle 90°-Luftverteilung. Vertrauen Sie auf Qualität von Gabex.
Hinweis: wir empfehlen, alle Schlauchenden mit einem geeigneten Schlauchabschneider rechtwinklig und sauber zu kürzen, um die maximale Dichtwirkung zu erzielen.
