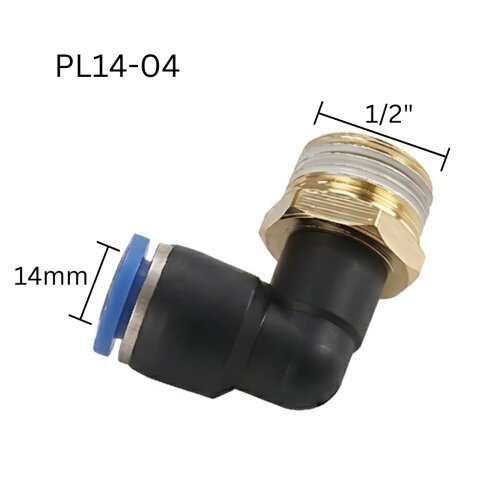

Pneumatik Winkel-Steckverschraubung PL14-04 – 90° Push-in 14 mm auf ½“ Zoll

Artikelnummer: S-LZ-289
GTIN: 4255656851391
HAN: LZ-289

Winkel-Steckverschraubung PL14-04

Ø Schlauch außendurchmesser / Gewindeanschlüss

1,77 €

(1,49 € netto)

inkl. 19% USt. , zzgl.

ab	Stückpreis / Stk
2	1,69 € * (1,42 € netto)
3	1,59 € * (1,34 € netto)
5	1,51 € * (1,27 € netto)
10	1,42 € * (1,19 € netto)
20	1,38 € * (1,16 € netto)
30	1,36 € * (1,14 € netto)
40	1,32 € * (1,11 € netto)
50	1,29 € * (1,08 € netto)
100	1,25 € * (1,05 € netto)

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung
Bewertungen
Frage zum Artikel

Pneumatik Winkel-Steckverschraubung PL14-04 | 14 mm Schlauchanschluss auf 1/2“ Zoll Gewinde

Diese professionelle PL14-04 90° Winkel-Steckverschraubung ist die ideale Lösung für eine extrem platzsparende und knickfreie Schlauchführung. Sie ermöglicht den absolut druckdichten Anschluss eines Pneumatikschlauchs mit einem Außendurchmesser von 14 mm im rechten Winkel an einen Gewindeabgang mit dem Maß 1/8“ Zoll. Als Teil der bewährten IQS-Serie bei Gabex verbindet dieses Fitting eine kompakte Bauform mit höchster mechanischer Belastbarkeit.

Dank der modernen Push-in Technologie wird der Schlauch (PU oder PA) einfach bis zum Anschlag eingesteckt – das System ist sofort einsatzbereit und vibrationsfest. Der Verbinder verfügt über ein werkseitig mit PTFE vorbeschichtetes Gewinde (ausgenommen M5-Gewinde mit O-Ring). Das spart wertvolle Montagezeit bei der Installation, da kein zusätzliches Dichtband benötigt wird. Die solide, starre Konstruktion gewährleistet eine dauerhaft stabile Leitungsführung.

Industrie-Qualität für maximale Betriebssicherheit

Wir setzen auf hochwertige Materialien, die für den harten Dauereinsatz entwickelt wurden. Die durchdachte Konstruktion sorgt für eine überragende Langlebigkeit:

Robuster H59-Messingkörper: Gefertigt aus schwerem, vernickeltem Industriemessing (H59) für höchsten Schutz der Gewindegänge und extreme Verschleißfestigkeit unter Last.
Exzellente Dichtperformance: Die Kombination aus internen NBR-Dichtringen und der externen PTFE-Gewindebeschichtung sorgt für kompromisslose Gasdichtheit ("Excellent Sealing Performance").
Haltekralle aus Edelstahl: Die scharfkantige Edelstahlkralle beißt sich sicher in den Schlauch ("Tight Connection") und verhindert ein ungewolltes Lösen unter Druck.
POM-Lösering: Der ergonomische blaue Ring ermöglicht ein schnelles, werkzeugloses Lösen des Schlauchs per Hand.

Technische Daten auf einen Blick:

Anschlussmaße:	14 mm (Schlauch-Außendurchmesser) auf 1/8“ Zoll (Außengewinde)
Bauform:	90° Winkel, starr (nicht drehbar) für maximale Vibrationsstabilität
Max. Arbeitsdruck:	13,2 bar (1,32 MPa / 13,5 kgf/cm³)
Normaler Betriebsdruck:	0 bar bis 9 bar (0~0,9 MPa / 0~9,2 kgf/cm³)
Vakuum / Unterdruck:	-1 Bar (-99,99~0 KPa / -750~0 mmHg)
Temperaturbereich:	0°C bis +60°C (Umgebung & Medium)
Geeignete Medien & Schläuche:	Gereinigte Druckluft, Gase, Vakuum \| Geeignet für PU-Schläuche und Nylon-Schläuche (PA)

Anwendungsbereiche

Ob im engen Maschineninnenraum, zur rechtwinkligen Anbindung von Pneumatikzylindern oder bei der festen Verschlauchung von Ventilblöcken – unsere starren PL Winkelverbinder garantieren eine saubere, knickfreie Linienführung bei maximaler Stabilität. Vertrauen Sie auf Qualität von Gabex.

Hinweis: wir empfehlen, den Schlauch mit einem geeigneten Schlauchabschneider rechtwinklig und sauber zu kürzen, um die maximale Dichtwirkung an den internen O-Ringen zu erzielen.
